ZO-HM570T-AIO
详情介绍
支持Intel®Core™ Tiger Lake 11代H系列处理器
支持双通道SO-DIMM，DDR4 3200MHz ，Max64GB
支持 LVDS+EDP1+HDMI(可选HDMI+DP双层座)+VGA(可选DP/COM1)显示输出，四显同异步
支持1*Realtek 8111G/8111H千兆网卡
支持4*USB3.2 Gen2（10Gbps） ，
2*USB3.2 Gen1（5Gbps），4*USB2.0
1*M.2 M Key(支持PCIEX4/SATA信号自适应），1*SATA3.0
1*M.2 E Key，支持CNVI Wifi/蓝牙模块扩展;
DC 12~19V供电

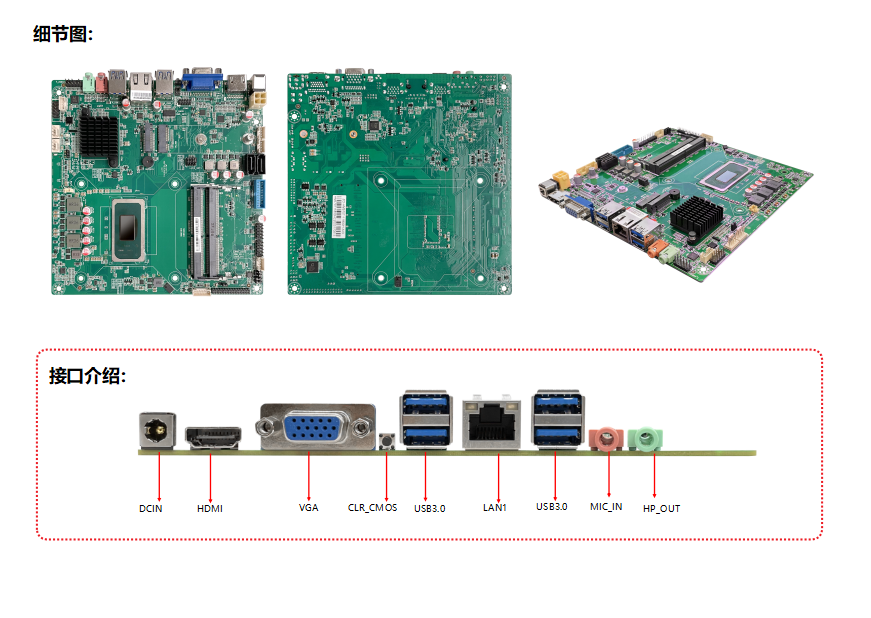

0755-83650405 | 处理器 | Intel®Core™ Tiger Lake 11代H系列处理器 | 后置I/O接口 | 1*DC_IN端口 1*HDMI端口(可选HDMI+DP双层座) 1*VGA端口(可选VGA/DP单层座) 1*CLR_CMOS按键 2*USB3.0端口 1*LAN1端口 2*USB3.0端口 1*MIC-IN接口 1*HP-OUT接口 |
| 芯片组 | Intel® HM570 | ||
| 显示芯片 | Intel® 超核芯显卡 | ||
| 显示输出 | LVDS+EDP+HDMI+DP+VGA | ||
| 多显支持 | 四显同异步 | ||
| USB | 4*USB3.2 Gen2（10Gbps） ， | ||
| 2*USB3.2 Gen1（5Gbps），4*USB2.0 | |||
| 内存 | 2*SO-DIMM DDR4 3200MHz Max64GB | 内部I/O插针 | 1*F_AUDIO插针 1*Speaker插针 1*F_PANEL插针 1*SYS_FAN插针 1*CPU_FAN插针 1*EDP1插针 1*INVCN插座 1*LVDS插针 1*BKCL插针 2*F_USB2.0插针（可扩展4*USB2.0） 1*F_USB3.0插针（可扩展2*USB3.0） 2*SATA插座 2*SATA_PWR插座 1*ATX_IN插座 1*JCOM1插针 |
| 音效 | 板载ALC269 音频解码控制器； | ||
| 集成功放 2.2W@4Ω MAX | |||
| 网卡 | 板载1*Realtek 8111G/8111H千兆网卡 | ||
| 存储 | 1*SATA3.0 ; 1*M.2 M Key | ||
| 扩展槽 | 1*M.2 E Key，支持CNVI Wifi/蓝牙模块扩展 | ||
| I/O芯片 | IT8613E-I | ||
| BIOS | AMI BIOS | ||
| 供电 | DC/4PIN ATX 12~19V 供电 | ||
| 散热系统 | 需自配115X CPU散热器 | ||
| 环境 | 工作：0~60℃; 存储：-20℃~75℃ | ||
| 0% ~ 95% 相对湿度，无冷凝 | |||
| 主板尺寸 | 170X170mm |
ZO-HM570T-AIO规格书
CSME
/
4471KB
2025-03-07
