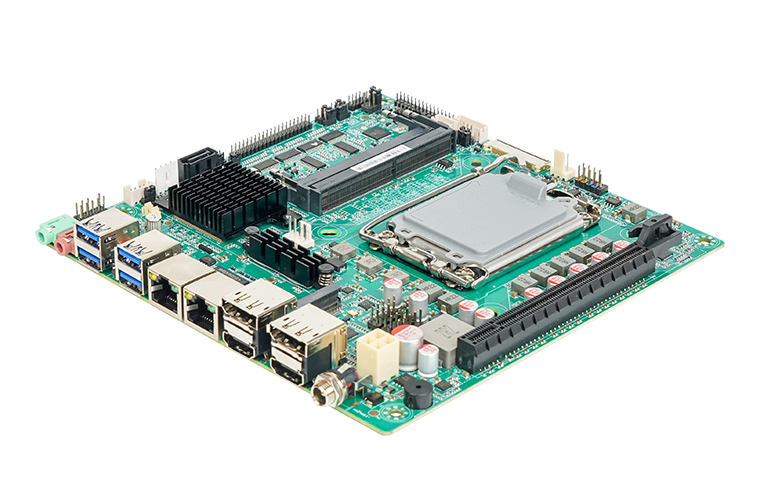

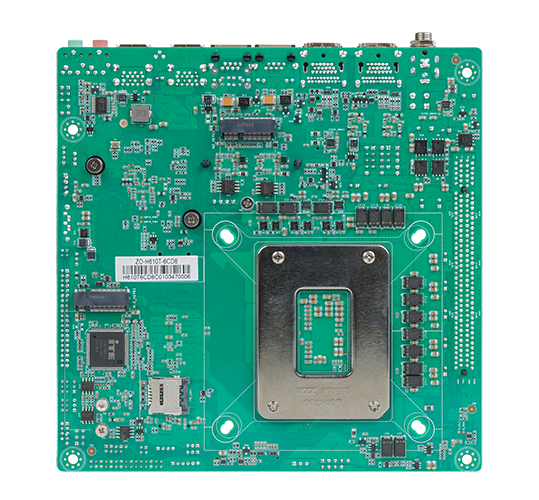

ZO-H610T-6CD8
详情介绍
支持Intel® Raptor Lake/Alder Lake S Processor ,12th/13th Gen Intel® Core™ Processor（H610/B660/H670 等 ）
支持双通道SO-DIMM, DDR4 内存, Max 64GB
支持任意四显,多种显示搭配， LVDS/EDP+2*HDMI+2*DP(H610桥片仅支持三显)
支持Intel双网口(速率2.5G)
DC（2.5/φ5.5mm）/ 4pin ATX 19-24V 宽压供电
内置11个USB: 4*USB3.0 + 7*USB2.0
6个COM 接口(COM1支持TTL可选，COM2 、COM3支持RS232/485可选 )
1个M.2 M Key 插槽(默认PCIEx4/可选SATA)
1个SATA3.0接口
1个PCIEX16插槽
1个M.2 E Key 插槽(WIF/蓝牙)
可选配1个M.2 B Key 插槽 (4G/5G)
产品适用行业：数字标牌、交通指挥、智慧教育电子白板、会议显示等数字多媒体系统

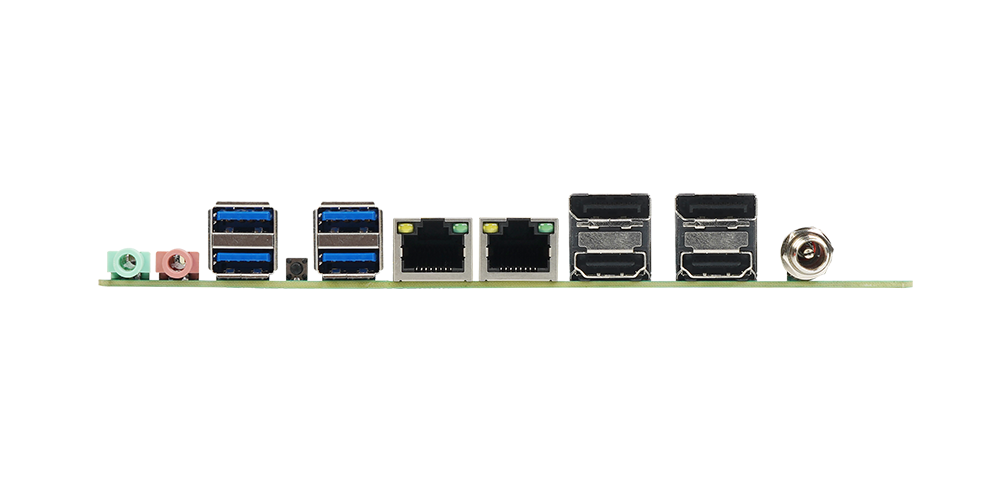

0755-83650405 | 处理器 | Intel® Raptor Lake/Alder Lake S Processor | 后置I/O接口 | 1*DC_IN端口 2* HDMI+DP (上DP下HDMI双层座) 1*LAN1端口 1*LAN2端口 (可选配2*USB2.0) 2*USB3.0端口(5G bps) 1*REC按钮 (支持一键还原/ 清CMOS) 2*USB3.2端口(10G bps) 1*R_MIC 1*R_OUT |
| 12th/13th Gen Intel® Core™ Processor with H610/H670/B760等 | |||
| 芯片组 | Intel® H610/H670/B760 | ||
| 显示芯片 | Intel®HD Graphics | ||
| 显示输出 | LVDS1/EDP1+2*HDMI(4K@60HZ) + 2*DP(4K@60HZ) | ||
| 多显支持 | 四显同异步 (H610仅支持三显) | ||
| USB | 支持2*USB3.2 Gen2 (10Gbps) + 2*USB3.0 Gen1 5Gbps + 7*USB2.0 | ||
| 内存 | 2*SO-DIMM DDR4 3200MHz Max64GB | ||
| 音效 | 板载ALC897音频解码控制器；独立功放NS4258 5.2W@2Ω MAX | 内置I/O接口 | 1*F_AUDIO插针 1*SPEAKER插针 1*SATA_PWR插针 1*SATA插针 6*COM插针 1*LVDS插针 1*INVERT插针 1*BKCL插针 1*GPIO(2路) 1*EDP插针 1*SYS_FAN插针 1*F_PANEL插针 1*CPU_FAN插针 3*USB插针(可拓展5个USB2.0接口) 1*4pin ATX插座 |
| 网卡 | 板载2* Intel I226V （可选配 i226LM）(单/双网可选) 速率2.5G | ||
| 存储 | 1*M.2 M Key,支持PCIEx4(可选SATA) ; 1*SATA3.0插槽 | ||
| 扩展槽 | 1*M.2 E Key，支持Wifi6(CNVi ) / 蓝牙模块；1*M.2 B Key, 支持4G/5G(选配)；1*PCIEX16插槽 | ||
| I/O芯片 | IT8786E | ||
| BIOS | AMI BIOS | ||
| 系统 | Window10/Window11/Linux | ||
| 供电 | DC （2.5/φ5.5mm）/ 4pin ATX 19-24V 宽压供电 | ||
| 环境 | 工作：0~60℃; 存储：-20℃~75℃ | ||
| 0% ~ 95% 相对湿度，无冷凝 | |||
| 尺寸 | 170 x 170 mm |
ZO-H610TB-6C2L规格书
CSME
/
806KB
2025-03-07
